电气星三角降压启动的电路原理图解析

发布时间：2025-11-27 16:15

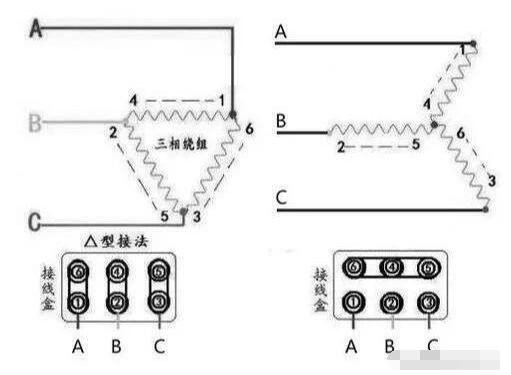

　　星三角降压启动是一种以启动转矩为代价的降压启动方法。尽管减小了启动电流，但牺牲了转矩，它只能用于一般的轻载和中载领域。仅在电动机正常运行时才适用于三角形连接。

　　所需的主要组件：

　　三个交流接触器，一个热继电器，一个时间继电器，一个启动和一个停止按钮，一个主断路器，根据电动机功率，选择了三个接触器：一个用于将主电路连接到电源，另一个用于启动与Y，一个开始△。时间继电器的功能：通过设置确定星形到三角形转换的时间，需要一个延时触点。热继电器功能：提供过载保护。

　　断路器功能：为电动机提供短路保护。

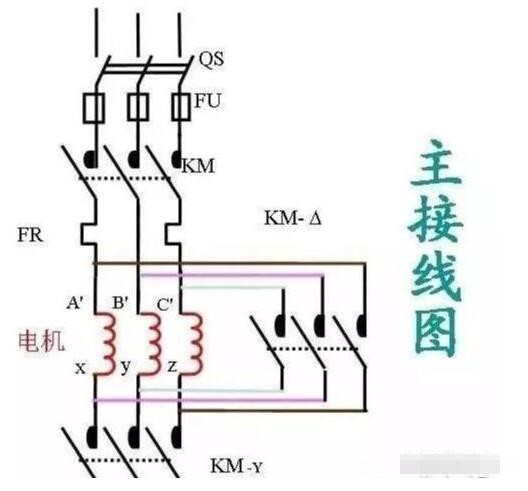

　　主电路

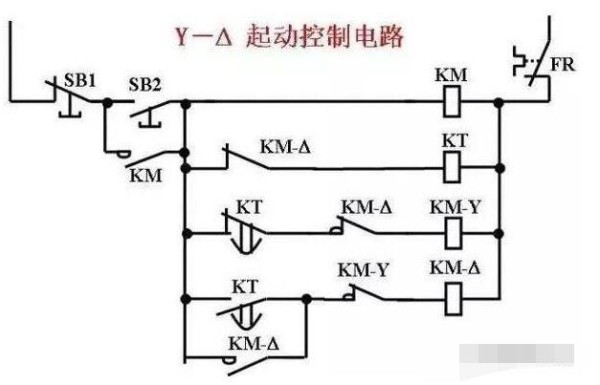

　　控制电路按下启动按钮SB2，主电路电源启动，KM线圈通电，其常开触点闭合，并实现自锁。时间继电器线圈电路和KM-Y线圈电路连接。时间继电器延迟打开触点以使Y形自锁，并且在通电后必须闭合△电路KT的NO（常开）触点，以使△电路不能通电，而星形电路电路中的三角形电路与三角形电路相互连通达到设定时间后，常闭触点断开，Y型启动电路断开，时间继电器的常开触点瞬时闭合，△型电路连接，并且其KM-△线圈通电，其常开触点闭合，自锁，同时另一个常闭触点使KT时间继电器电路断开，KT线圈断电，电动机现在处于正常运行状态，星型降压降压启动。
