1 概述

关系图使用圆圈和连线表示节点与节点之间的关系。根据展现方式的不同分为力导向关系图和环形关系图，力导向关系图节点之间采用力引导布局，环形关系图节点之间采用环形布局。

2 业务场景

说明：力导向关系图和环形关系图两种图的画法一致，只是展现方式不同，以下场景以力导向关系图为例。

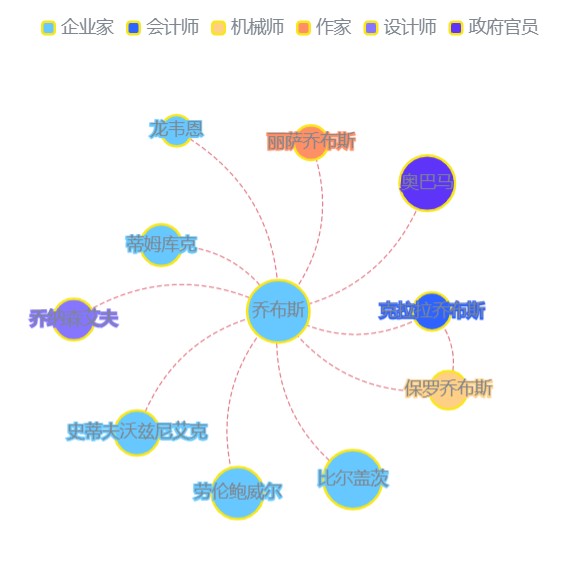

1、场景描述：展示人物之间的关系，每个节点的颜色表示他们的职业类型，圆圈大小表示每个人的声望大小，圆圈越大声望越大，有连线代表两人之间有关系。如下图所示：

2、数据结构如下图所示：

3、数据来源见附件：关系图数据.xls。

4、操作步骤

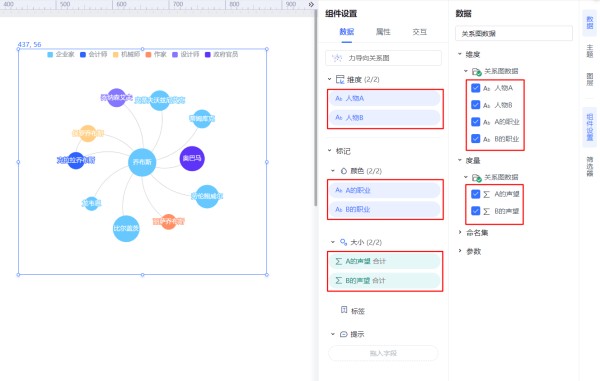

（1）在数据选择区中，拖拽 人物A 和人物B 字段到维度，A的声望和 B的声望 字段到 标记 > 大小，A的职业和 B的职业 字段到 标记 > 颜色。

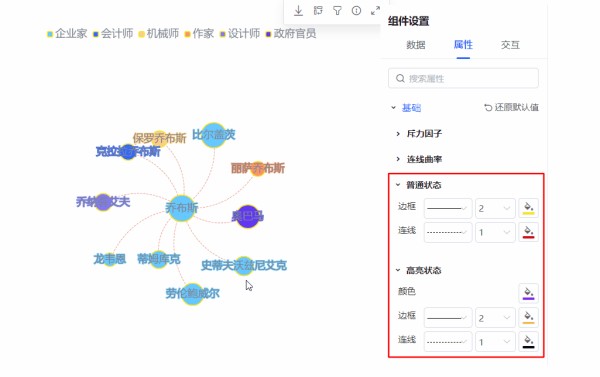

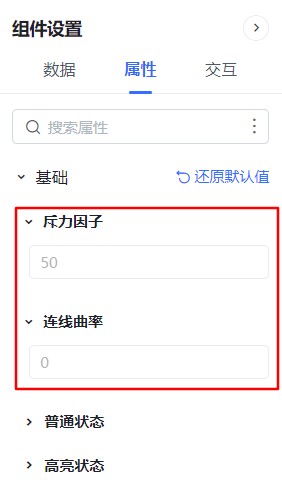

（2）在 组件设置 > 属性 > 基础 中进行关系图样式设置：

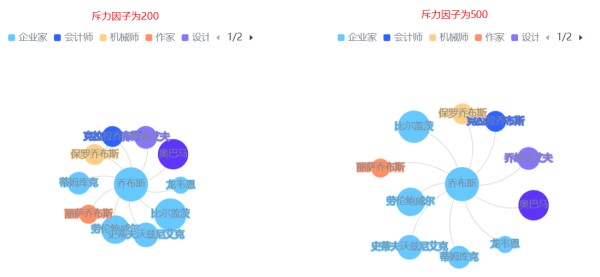

普通状态 ：边框为”实线“，线条粗细程度为”2“，线条颜色为”#F8E71C“；连线为”虚线“，线条粗细程度为”1“，线条颜色为”#D0021B“。 高亮状态 ：颜色为“#BD10E0”；边框为”实线“，线条粗细程度为”2“，线条颜色为”#F5A623“；连线为”虚线“，线条粗细程度为”2“，线条颜色为”#000000“。
