StarUML之四、StarUML的Diagrams（图）与Elements（元素）及相关属性

发布时间：2025-09-08 09:26

Diagrams（图）可以理解为画布

1：创建图

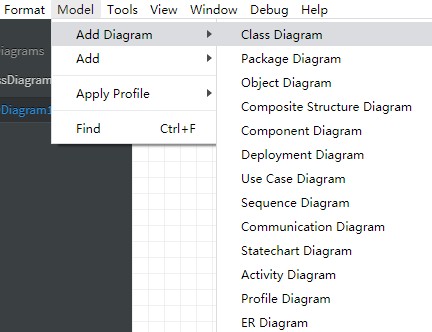

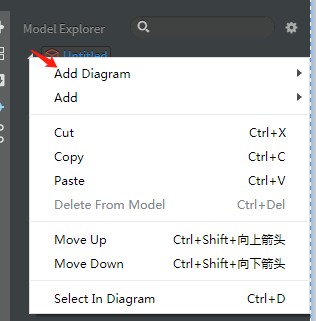

在右侧的Model Explorer管理界面的第一个节点右键，或者选择菜单中Model | Add Diagram | [DiagramType]都可以创建

2：Delete Diagram

选择后鼠标右键或菜单Edit中

3：Open Diagram

双击图绘图区展示相关的图内容

4：Close Diagram

打开的Diagram都会在左侧工作区显示，可单个关闭也可批量关闭

Element-模型设计的最小单位

1:Create Element

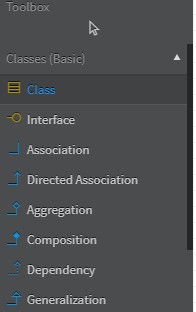

左侧的Toolbox中拖动[ElementType]到打开的Diagram中

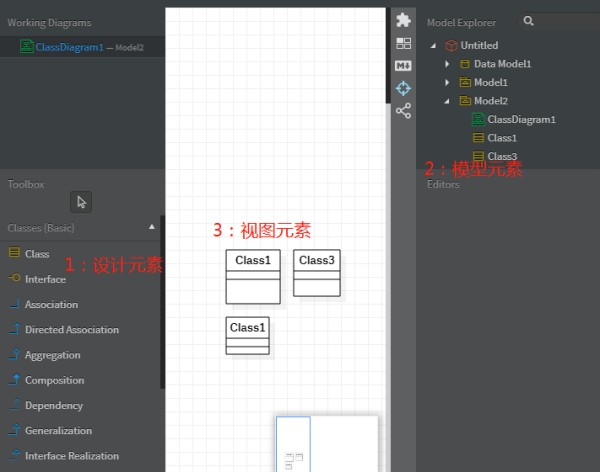

下图中元素的三者关系：1：是设计元素，2：是模型元素，3：视图元素是模型元素的引用

通过设计元素添加模型元素，视图元素引用于模型元素。

模型元素可以有多个引用（复用），视图元素删除不会删除模型元素，模型元素删除则所有引用的视图元素也被删除。

通过拖拽Toolbox可以产生多个相同类型的独立模型元素,模型元素也可以拖拽到绘图区产生相同引用的视图元素。

模型包含模型元素，模型元素来源于设计元素，模型元素产生视图元素，视图元素组成图； 删除前请确认模型元素与视图元素的关系;

比如下图中绘图区域3中三个元素class1、class1、class3都是视图元素，引用于右侧2的模型元素，

模型元素class1在绘图区域有两个引用class1和class1，共用模型元素class1属性；

模型元素class1和class3是左侧设计元素产生的相同类型的独立的模型元素，有独立的属性；

删除右侧的模型元素class1，则绘图区域的class1 class1同步删除，修改模型元素class1的属性也同步更新引用；

删除绘图区的视图元素class1不影响右侧的模型元素class1，通过模型元素class1的拖拽可以产生多个相同引用的视图元素；

小技巧

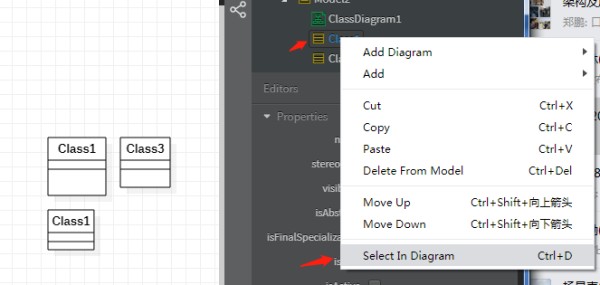

1：模型元素查找视图元素

通过模型元素的右键select in Diagram查看包含哪些引用

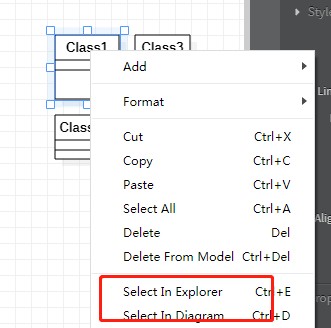

2：视图元素查找模型元素

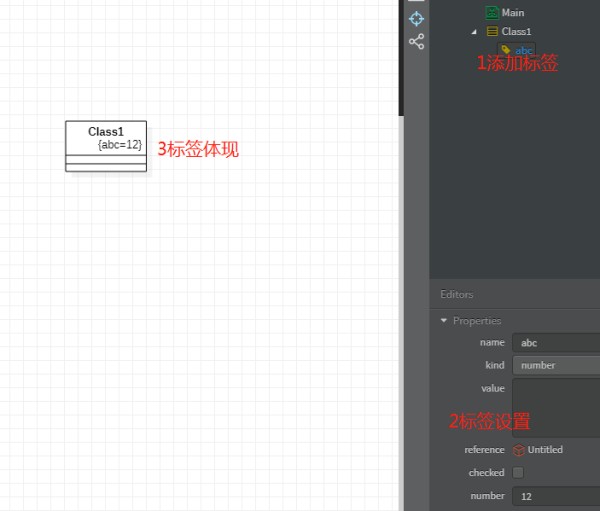

Model Element Tag-模型元素的标签

可以给模型元素设置标签，将标签属性添加到模型元素上的元素，在标签设置中允许隐藏不显示在视图元素中

其它属性例如扩展元素、设置约束使用频率比较低自已摸索吧
