时序状态图

一、报表实例

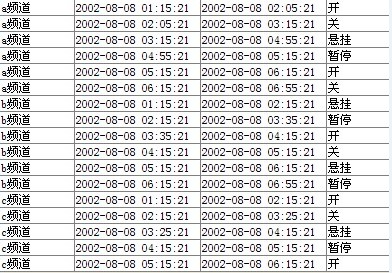

先看下图这组数据，记录了三个频道在各个时间段的状态。

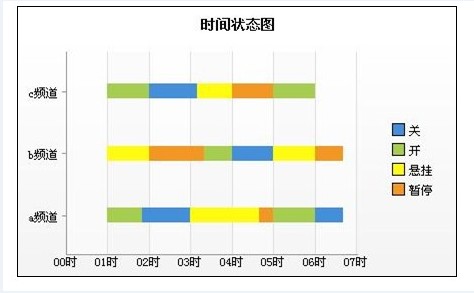

对于这种数据，为了能直观的看出每个频道在各个时刻的状态，并能方便的比较查看各个频道的状态，快逸报表提供了时序状态图，其效果如下图：

在这个图表中，横轴表示时间，几条柱形分别代表左侧纵轴上的几个频道，各种颜色即表示在该时间的状态。

二、设计过程

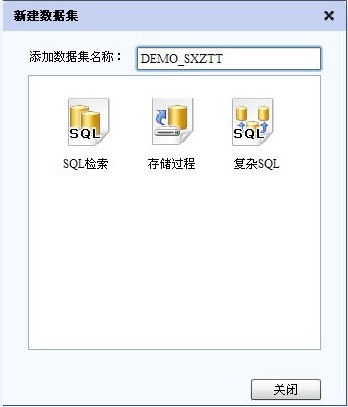

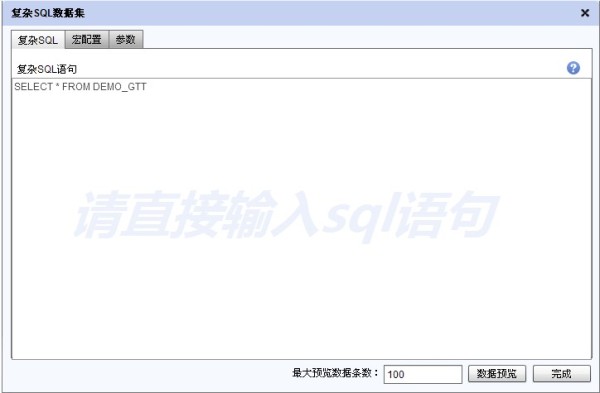

第1步：新建报表，引用内建数据集DEMO_SXZTT，其结构如下：

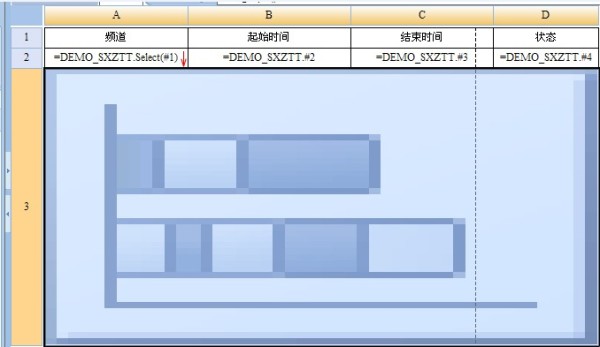

第2步：编辑报表

其中1和2行是不可视的。

第3步：插入统计图

1. 选择统计图类型为时序状态图

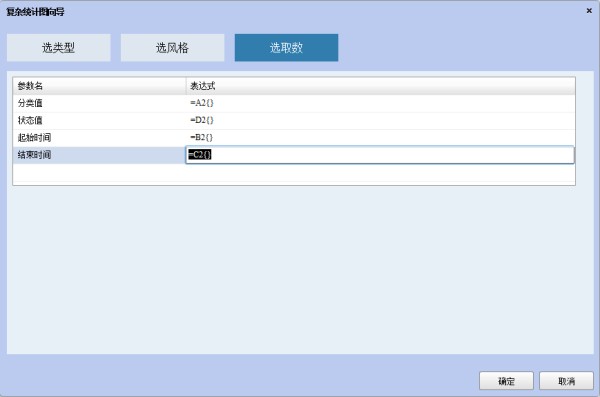

2. 统计图选取数据如下：

分类表达式对应纵轴的值，这里即“频道”，系列表达式即对应各种颜色，这里即“状态”。
