UML建模工具Visual Paradigm(VP

概述：自Visual Paradigm for UML (VP-UML) 8.0版本开始，用户仅需点击一下便可将时间约束添加到消息中。本文主要演示如何在序列图中定义时间约束。

在序列图中，持续时间消息用于表示消息时间的推移。自Visual Paradigm for UML (VP-UML) 8.0版本开始，用户仅需点击一下便可将时间约束添加到消息中。本文主要演示UML建模工具Visual Paradigm(VP-UML)如何在序列图中定义时间约束。

1、下载Online Book Store.vpp。

2、打开VP-UML中的项目。

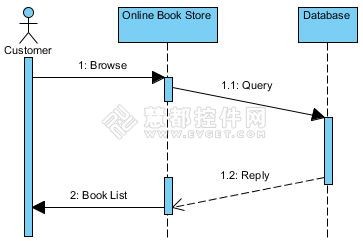

3、以下列序列图为例子：

4、假定你需要指定Browse message和Book List message之间的时间限制，因此，你必须添加它们之间的时间约束。将鼠标移动到Browse message，然后点击Duration Constraint 按钮。

5、将Duration Constraint 按钮从Browse message出拖动到Book List message，然后释放鼠标。

6、在说明处输入约束细节。例如，时间限制是大于3秒，小于5秒，你可以输入 > 3s & < 5mins。

7、Browse message和Book List message之间的时间约束如下所示：

8、另一方面，不仅可以两个约束之间添加时间约束，还可以为消息本身添加时间约束。以Query message为例，将鼠标移至Query message 然后点击Duration Constraint按钮。

9、假设时间约束小于10秒，则在说明处输入< 10s。

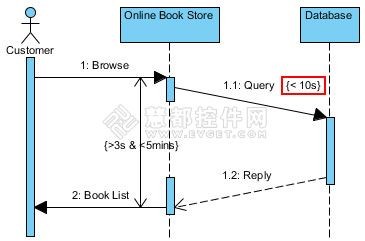

10、Query message的时间约束如下所示：
