UML协作图

使用免费的模板和实例绘制UML协作图。绘制UML协作图变得前所未有的容易。

UML 协作图

UML协作图用于描述在一个系统中对象如何为了由一个用例描述的一个系统事件而与另一组对象进行协作的交互图，通过有序的信息描述对象之间的关系。 UML协作图为那些想要了解某个对象的建模者提供了更好的视觉角度，因此比较适合用于程序设计。设计员使用UML协作图和序列图确定并阐明对象的角色，这些对象执行用例的特定事件流。

UML 协作图软件

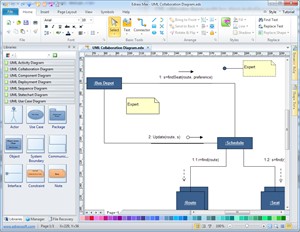

亿图UML协作图软件可以帮助用户轻松快速的创建UML协作图，以用来描述一个群体中各个对象之间的关系。打开软件，你会发现很多已经画好的UML协作图需要用到的形状和符号。您需要做的仅仅是从图库中拖出所需要的形状，双击加上自己的文本，然后用智能连接线进行连接。通过使用对齐，分布按钮以及动态参考线，你可以轻松布局您的图表。每个形状都具有矢量格式，可以进行改变大小，旋转，改变颜色等等。另外亿图预定义的主题支持一键改变风格，无需绘图和设计技巧，您就可以轻松绘制出漂亮且专业的UML协作图。
下载UML协作图软件

UML协作图符号

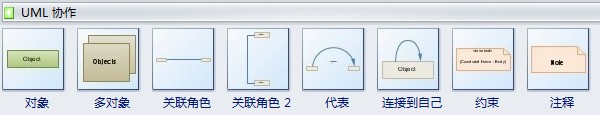

亿图软件提供大量的绘制UML协作图有关的图形和符号，包括对象，多对象，关联角色，连接到自己，约束，注释等等。通过这些内置图形，您可以快速创建专业的UML协作图。

协作图示例

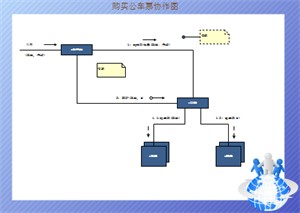

这里有一个UML协作图示例供您参考，您可以点击浏览大图，或者下载源文件进行修改使用。
