拉筋排布构造的识图

建筑物是用来供人们使用的，在建造时一定要确保其牢靠安全，所以很多人在施工时都会设置一个拉筋。那么拉筋是如何排布的？今天我们通过这张现场图片来学习一下拉筋排布的构造。

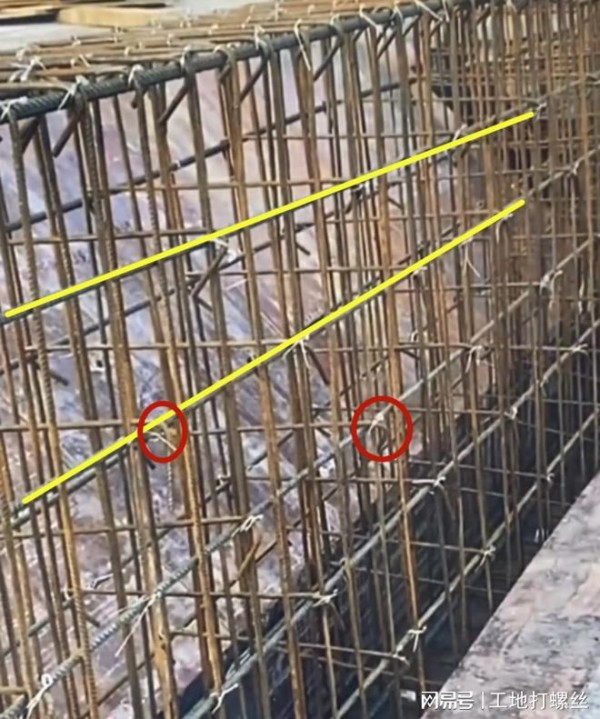

上图是梁的施工现场照片，黄色线条示意图表示的钢筋是梁的腰筋，腰筋与腰筋的间距≤200mm。红色圈圈出的是梁的拉钩，用来勾住腰筋固定，拉钩的布置方式一般是矩形布置和梅花形布置。

拉钩的直径大小与梁的宽度有关，当梁的宽度≤350mm时，用直径为6mm的钢筋，当梁的宽度＞350mm时，用直径为8mm的钢筋。

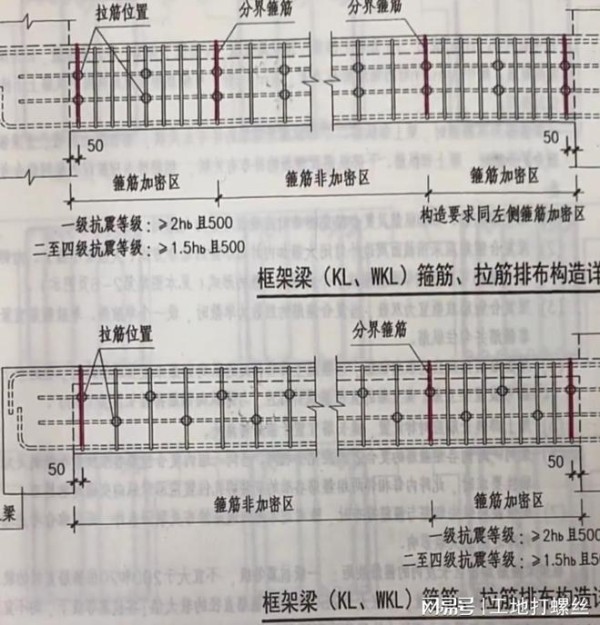

我们再来看上面的图集，图集中的上半部分是矩形布置，下半部分是梅花型布置，拉筋之间的间距是箍筋非加密区的两倍。

以上就是拉筋排布的构造，希望对大家的学习有帮助。
